Изоляция трубопроводов

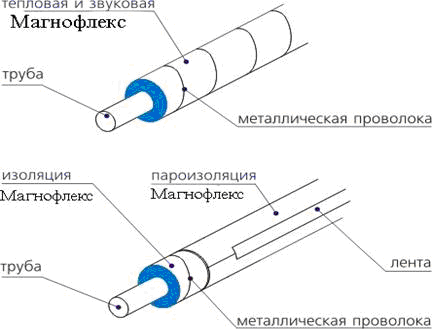

рис.1В индивидуальных жилых домах технические устройства состоят из котла отопления, резервуара для горячей воды, связующих труб к радиаторам и кранам . С целью снижения тепловых потерь и изоляции от конденсата используются  трубки МАГНОФЛЕКС®. При больших диаметрах, более 140 мм, используют МАГНОФЛЕКС®  тип С толщиной  5- 8 мм. Монтаж производится отражающим слоем наружу.

Внимание!  Материал можно использовать при температуре труб не выше 95 oС.







Изоляция вентиляционных коробов.

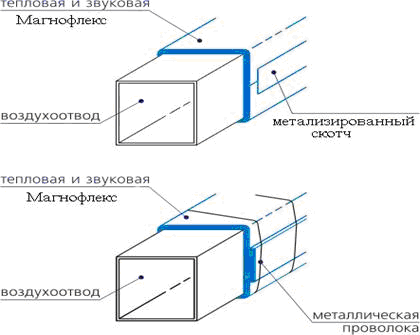

рис.2Для тепловой и звуковой изоляции, а также с целью предотвращения образования конденсата используется МАГНОФЛЕКС® тип С толщиной 5-20 мм. Монтаж производится отражающим слоем наружу.

















Монтаж утепленной кровли.

Материал МАГНОФЛЕКС®  тип АФ применяется  как  подкровельная  гидро-,  пароизоляция  в утеплённых кровлях с любым углом наклона, совместим с любым типом теплоизоляции.

Устанавливается:

- С наружной стороны основного  утеплителя металлизированной  поверхностью к основному кровельному покрытию (черепица, шифер и т.д.);

- С внутренней стороны утеплителя, металлизированной поверхностью внутрь здания, с целью отражения  теплового потока и экономии затрат на отопление  помещения.                                                                                                                                                                                                                                                                                                                                                                                                                                                                      Принцип пирога

Необходимо соблюдать зазор 10 - 20 мм между отражающей  поверхностью материала  МАГНОФЛЕКС®и  другими  элементами строения (черепица, ГВЛ),  для обеспечения условий инфракрасного отражения. Полотна укладываются встык и герметизируются при помощи ленты металлизированной  МАГНОФЛЕКС® или металлизированного скотча.  Благодаря использованию фольги теплоизоляция МАГНОФЛЕКС® тип АФ отражает  до 95-97% тепла. А при монтаже утепленной кровли теплоизоляция МАГНОФЛЕКС®  тип АФ  служит еще и   пароизоляцией. Но обязательным условием  является тщательная герметизация стыков  полотна МАГНОФЛЕКС® при монтаже утепленной кровли. При отсутствии теплоизоляции МАГНОФЛЕКС возможно образование конденсата  под крышей.

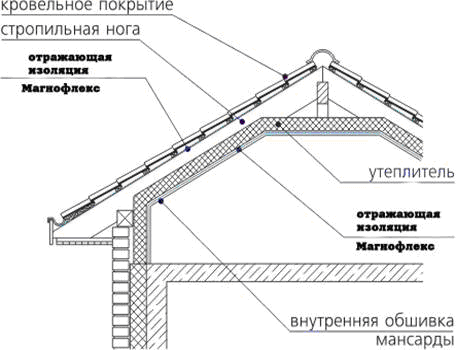

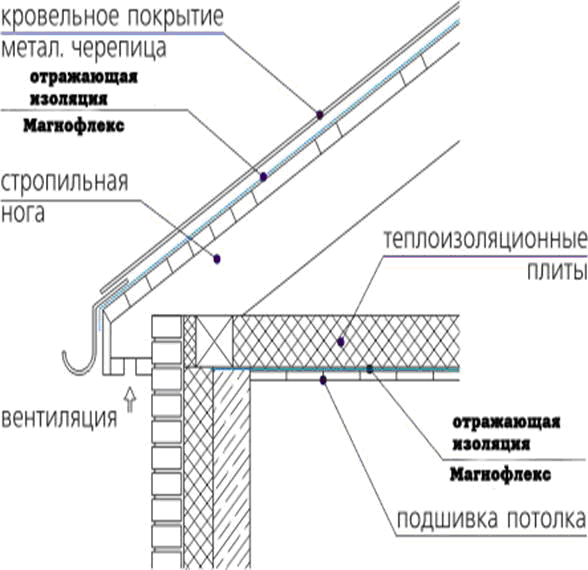

При монтаже кровель используется МАГНОФЛЕКС®  тип АФ  толщина 8-10 мм (Рис.3).



Монтаж неутепленной кровли.

рис.4

Материал  МАГНОФЛЕКС®  применяется в качестве комплексной защиты внутренних кровельных конструкций от подкровельного конденсата и перегрева чердачного помещения в летний период.

Устанавливается металлизированной поверхностью к основному кровельному покрытию с обязательным зазором, для обеспечения условий инфракрасного отражения. Полотна укладываются встык и герметизируются соединительной лентой металлизированной МАГНОФЛЕКС® (Рис.4).

рис.5

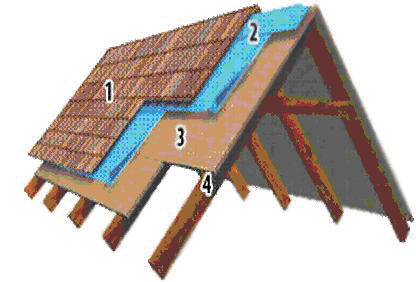

  1. Основное кровельное покрытие
  2. Отражающая изоляция МАГНОФЛЕКС®;
  3. Досчатый настил;
  4. Стропило



 Необходимо соблюдать зазор 10 - 20 мм между отражающим слоем и основным кровельным покрытием для обеспечения условий отражения (Рис.5).









Монтаж оконных блоков.

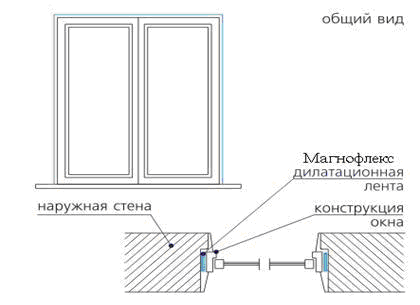

рис.6Для монтажа оконных блоков применяются  дилатационные ленты Они используются для уплотнения стыков сборных элементов конструкций, зданий и в качестве первичного уплотнения для расширяющихся соединений.

















Отражающий экран за радиаторами отопления

рис.7

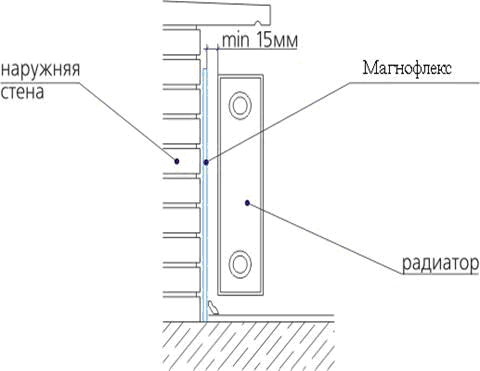

МАГНОФЛЕКС® тип АФ толщина 3-5 мм. используется в качестве отражающего экрана, для увеличения эффективности работ радиатора. Крепится отражающим слоем радиатору на клей. Расстояние между экраном и радиатором должно быть не менее 15 мм.



















Дополнительная изоляция внешней стены изнутри.

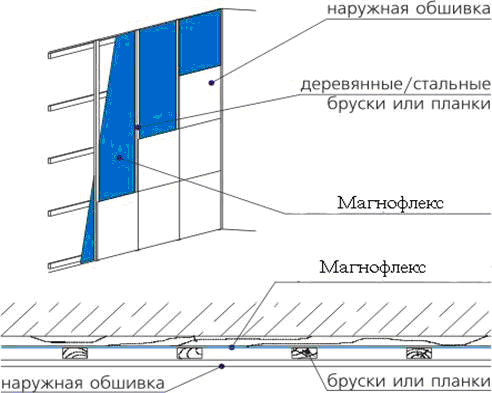

рис.8 МАГНОФЛЕКС® тип АФ толщина 5-10 мм используется для изоляции помещения от воздействия внешнего шума. Особенно актуально для панельных домов. Возможно использование для тепло- , шумоизоляции ванных комнат.















Конструкция перегородок и их звуковая изоляция.


рис.9

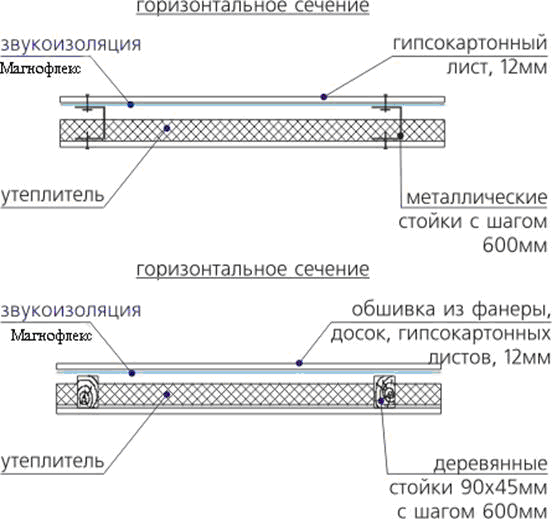

МАГНОФЛЕКС® тип АФ  толщина 8-10 мм. Традиционной конструкцией являются каркасные или каркаснообшивные перегородки. Необходимую    звукоизоляцию перегородок и   дополнительную теплоизоляцию обеспечит слой МАГНОФЛЕКС® тип АФ. Возможно использование рулонов МАГНОФЛЕКС® тип АФ без дополнительного утеплителя. В этом случае материал  крепят непосредственно на стену отражающим слоем внутрь  помещения (Рис.9)

рис.11

рис.10

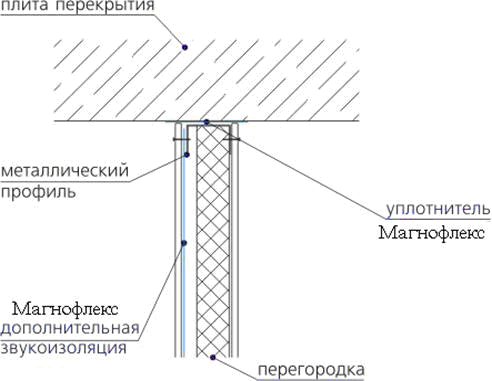

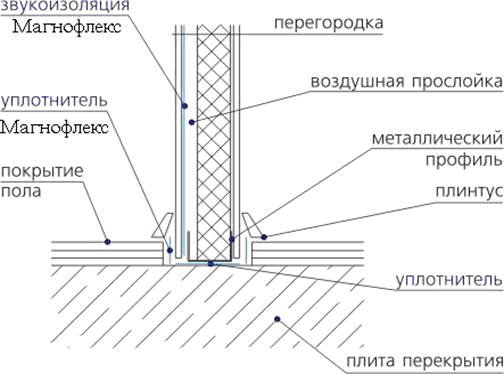

МАГНОФЛЕКС® тип АФ  или МАГНОФЛЕКС® тип АЛ толщина 8-10 мм. Места примыкания к плитам перекрытия заполняются прокладкой из рулонов МАГНОФЛЕКС® тип АФ  или МАГНОФЛЕКС® тип АЛ толщиной от 8 до 10 мм (Рис.10 и Рис.11).



Ветро- и влагозащита брусчатой стены.
рис.12

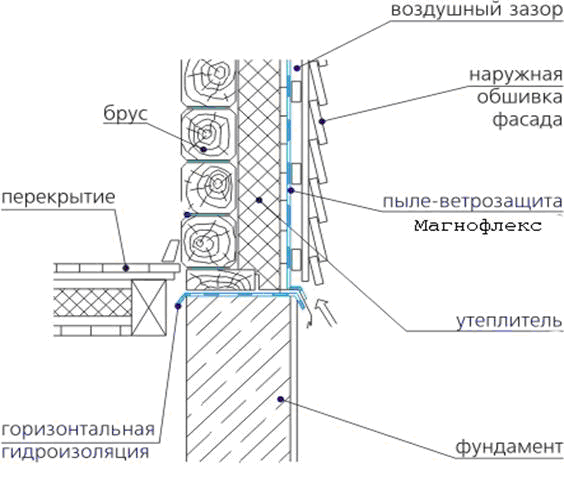

МАГНОФЛЕКС® тип АФ толщиной от 8 до 10мм.



















Звуко- и теплоизоляция деревянной каркасной стены.

рис.13

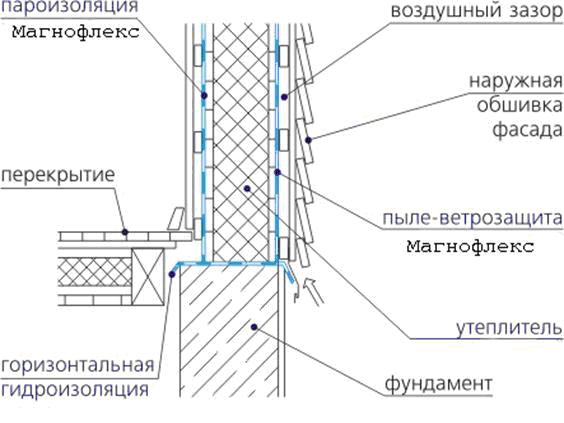

При возведении каркасных зданий устанавливают каркас из стоек с шагом 600 мм. Внутреннее пространство каркасной стены заполняется плитами утеплителя. Для защиты утеплителя от увлажнения парами внутреннего воздуха непосредственно за внутренней обшивкой располагают слой теплоизоляции МАГНОФЛЕКС® тип АФ. Для защиты стен от продувания с наружной стороны утеплителя желательно также укрепить слой теплоизоляции МАГНОФЛЕКС®. Для этого подойдут рулоны МАГНОФЛЕКС® тип АФ  толщиной от 8 до 10 мм.











Тепло- и шумоизоляция под паркет и ламинат.
рис.14рис.15

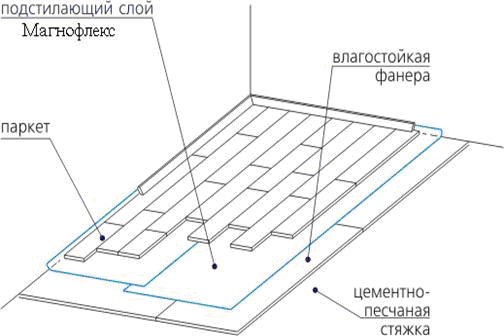

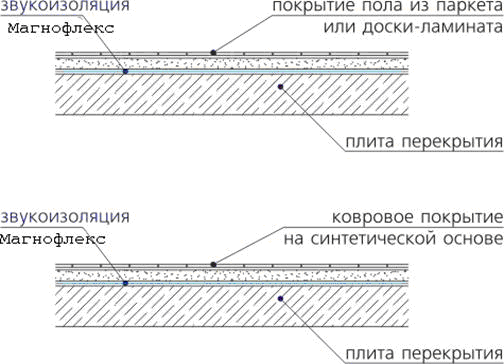

МАГНОФЛЕКС® тип АЛ толщиной от 2 мм до 5 мм. При устройстве полов листы МАГНОФЛЕКС® тип АЛ можно использовать в качестве подложки для обеспечения ударо-, звуко- и теплоизоляции.













Отражающая изоляция в конструкции «Теплого пола».

рис.16

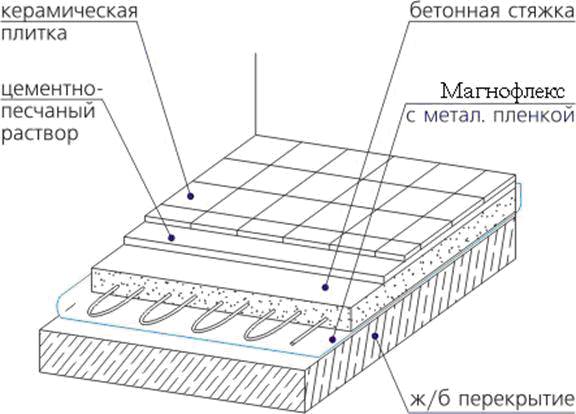

МАГНОФЛЕКС® тип АЛ   толщиной от 3 мм до 5 мм. Широкое распространение в конструкции жилых зданий получили полы с обогреваемыми трубами и каналами – «теплые полы». В качестве подложки (экрана) под нагревательную систему в данной конструкции используется только МАГНОФЛЕКС® тип АЛ (полотно с покрытием из металлизированной ПЭТФ пленки)









Конструкция плавающего пола.



рис.17

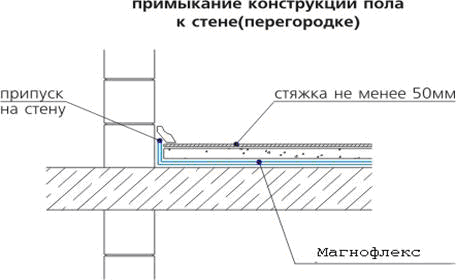

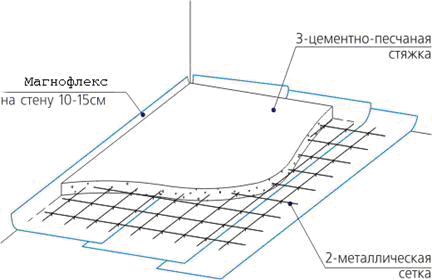

МАГНОФЛЕКС® тип АЛ толщиной 2-3 мм. До начала устройства полов монтажные отверстия в перекрытиях, зазоры между плитами, места примыкания перекрытий к стенам, перегородкам, трубам должны быть заделаны цементно-песчаным раствором. Выбор плавающего пола определяется назначением помещений и зданий, в которых предполагается устройство пола, а также типом и толщиной несущей плиты перекрытия в жилых и общественных зданиях. Плавающий пол представляет собой стяжку из цементно-песчаного раствора толщиной не менее 50 мм, укладываемую на слой упругого изоляционного материала МАГНОФЛЕКС® тип АЛ. При необходимости выполняется армирование стяжки. Последовательность укладки материалов конструкций плавающего пола указана цифрами на схеме.





Изоляция плавающего пола.

рис.18 МАГНОФЛЕКС® тип АЛ толщиной 2-3 мм.















Пароизоляция деревянного перекрытия.

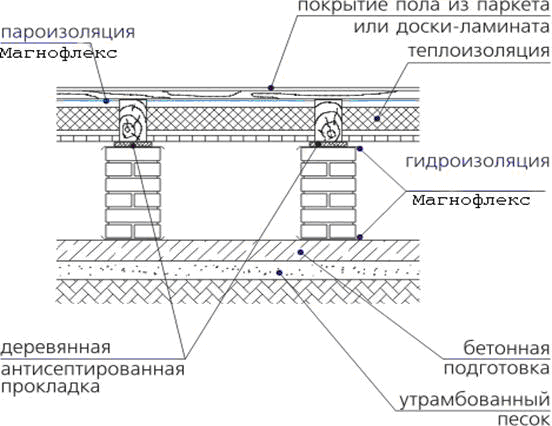

рис.19

МАГНОФЛЕКС® тип АЛ толщиной 2-5 мм.















Баня и сауна.

рис.20

Преимущества применения ОТРАЖАЮЩЕЙ ИЗОЛЯЦИИ МАГНОФЛЕКС®  тип АФ толщиной 3-5 в  конструкциях  бани и сауны:

  • Экономия до 40 % энергии на нагрев
  • Уменьшает потери тепла в 2 раза!
  • Экологически чистый.
  • Не впитывает и не пропускает влагу, а  значит не гниет.
  • Простота установки, долговечность.

МАГНОФЛЕКС®  тип АФ толщина 3-5 мм не заменим при устройстве саун внутри квартир и кирпичных домов. В отличие от традиционных конструкций бань и саун преимущество отражающей изоляции в том, что фольга имеет толщину 30 микрон и очень мало потребляет энергии на собственный нагрев, а нагреваясь, начинает отражать тепло в сторону воздушной прослойки, тем самым обеспечивая быстрый прогрев и медленное охлаждение пространства бани. В строительстве бань и саун отражающая изоляция используется как самостоятельно, так и совместно с другими массивными утеплителями.

Материал устанавливается непосредственно на бревно и обрешетку. Полотна монтируются встык, с обязательной проклейкой стыков алюминиевым скотчем. Наличие воздушной прослойки между отражающим слоем материала и вагонкой обеспечивает необходимую вентиляцию и является обязательным условием для работы отражающей изоляции МАГНОФЛЕКС® тип АФ.
